IPCQ-DMA Co-design Hardware Design Document

Status: Draft — Review Requested Date: 2026-04-28 Authors: YW Kang Reviewers: (HW team TBD) Related: ADR-0023 (IPCQ PE Collective), ADR-0025 (Direction Addressing)

---

1. Background & Motivation

IPCQ(Inter-PE Communication Queue)는 PE 간 collective communication을 위한 하드웨어 큐 메커니즘이다. 핵심 설계 원리는 DMA가 데이터 전송 시 별도의 제어 메시지 없이, piggyback된 메타 정보를 바탕으로 IPCQ의 head/tail pointer를 자동 업데이트하는 IPCQ-DMA co-design이다.

이 문서는:

1. 현재 PE 아키텍처에서 IPCQ가 하드웨어 수준에서 어떻게 동작하는지 기술하고,
2. 이 하드웨어를 시뮬레이터에서 어떻게 모델링하고 있는지 검증하며,
3. 실제 하드웨어 구현을 위한 설계를 제안하고,
4. 대안들을 검토하여 최적 접근을 확정한다.

---

2. High-level Behavior of PE_IPCQ

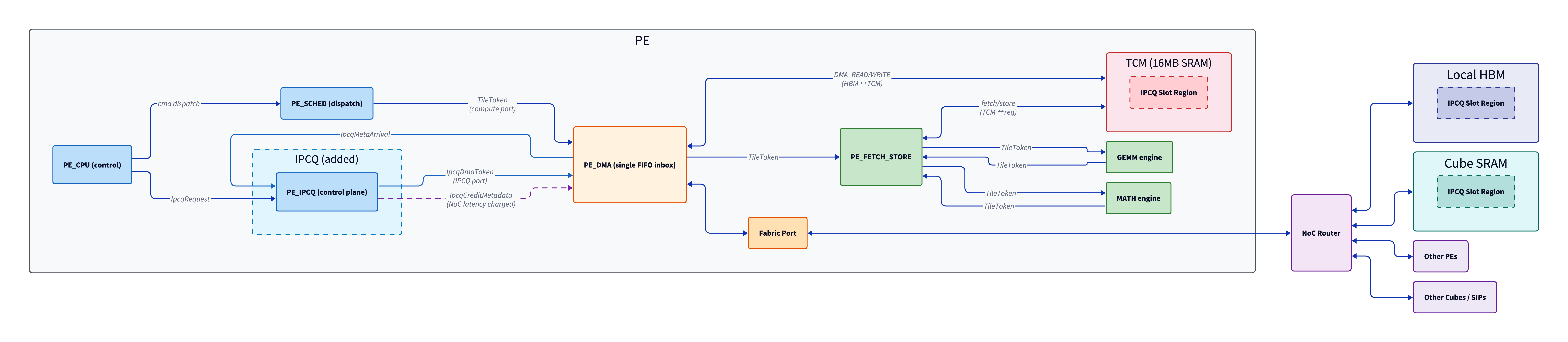

source: diagrams/pe_baseline.d2 — d2 --layout=elk --scale 1.5 로 렌더링.

IPCQ 하드웨어 동작

HW Configuration:

• IPCQ는 PE 간에 ring buffer 기반의 단방향 큐를 설정하여 데이터를 전달한다.

• 각 PE는 방향별(N/S/E/W 등)로 독립적인 queue pair 를 유지한다.

• IPCQ는 각 queue pair 마다 sender's head/tail pointer, receiver's head/tail pointer 를 유지한다.

• IPCQ Slot Region: IPCQ의 수신 버퍼로, 다이어그램의 점선 박스로 표시된 것처럼 TCM, Cube SRAM, Local HBM 중 하나를 buffer_kind로 지정하여 사용할 수 있다. 각 tier별 성능 특성 (시뮬레이션 모델 값, ipcq_types.py):

Buffer Kind	Intrinsic BW	Effective BW (NoC bottleneck)	용도
TCM	512 GB/s	512 GB/s (직결, NoC 미경유)	최저 latency, PE 내부 전용
Cube SRAM	512 GB/s	128 GB/s (sram_to_router_bw)	Cube 내 공유, NoC BW에 제한
Local HBM	256 GB/s	256 GB/s (hbm_to_router_bw)	대용량, NoC BW에 제한

Send 경로 (fire-and-forget):

1. PE_CPU가 tl.send(dir, src_addr) 발행 → PE_IPCQ에 IpcqRequest 전달
2. PE_IPCQ가 backpressure 확인: (my_head - peer_tail_cache) < peer.n_slots
3. Peer의 rx slot 주소 계산: peer_rx_base + (my_head % n_slots) × slot_size
4. IpcqDmaToken(data + piggyback metadata: sender_seq)을 PE_DMA에 전달
5. PE_IPCQ가 my_head++, PE_CPU에 즉시 반환 (DMA 완료를 기다리지 않음)
6. PE_DMA가 src data를 snapshot 후 NoC를 통해 peer PE_DMA로 전송

Receive 경로 (blocking):

1. Peer PE_DMA가 data를 slot에 write하고, 같은 사이클에 metadata(sender_seq, dst_addr)를 추출
2. PE_IPCQ가 dst_addr range matching으로 방향을 식별, peer_head_cache 업데이트
3. tl.recv(dir) 대기 중인 PE_CPU에 wakeup signal 전달
4. PE_CPU가 slot에서 데이터 읽기, PE_IPCQ가 my_tail++
5. Credit return: PE_IPCQ가 16B credit packet(consumer_seq)을 NoC를 통해 sender에게 전송
6. Sender PE_IPCQ가 peer_tail_cache 업데이트, backpressure 해제

핵심 설계 원리:

• Data + head pointer piggyback: 별도의 head 동기화 메시지 없이, DMA data flit에 sender_seq를 실어보냄
• Atomic write + metadata: 수신측 DMA가 slot write와 metadata 전달을 같은 사이클에 수행 (I6 invariant)
• Address-based direction matching: 같은 peer에 여러 방향이 연결되어도 dst_addr range로 구분 (ADR-0025)
• Credit-based flow control: Receiver가 slot 소비 후 16B credit으로 sender에게 알림

---

3. Simulator Implementation Verification

위의 하드웨어 동작을 시뮬레이터에서 어떻게 모델링하는지 검증한다.

3.1 의도와 구현의 매핑

설계 의도	시뮬레이터 구현	위치
DMA가 데이터 전송 시 head pointer를 piggyback	IpcqDmaToken.sender_seq 필드가 data flit과 함께 전달	ipcq_types.py:185
수신측 DMA가 data write + metadata 전달을 atomic 처리	_handle_ipcq_inbound에서 store.write → IpcqMetaArrival 사이에 yield 없음 (I6)	pe_dma.py:232-275
Send는 fire-and-forget	_handle_ipcq_outbound에서 sub_done을 기다리지 않음	pe_dma.py:182
Recv는 데이터 도착까지 block	peer_head_cache > my_tail 조건으로 대기	pe_ipcq.py:263
Credit return은 별도 fast-path	SimPy Store를 통한 direct put (latency는 NoC 경로 기반으로 charge)	pe_ipcq.py:443-469
In-flight data semantics (snapshot)	Send 시점에 data snapshot 보존, 이후 src 수정과 무관	pe_dma.py:142-155
PE_DMA 단일 inbox	모든 in_port를 _fan_in으로 단일 FIFO에 merge (base.py:51-53)	compute port와 IPCQ port 사이에 arbiter 없음

3.2 Credit Return Path 모델링 상세

Credit return은 실제 NoC 경로를 router.find_path()로 찾고, compute_path_latency_ns()로 hop latency + BW drain을 계산하여 charge한다.

# pe_ipcq.py:471-492
def _credit_latency_ns(self, direction: str) -> float:
    path = self.ctx.router.find_path(self._pe_prefix, peer_pe_dma)
    return self.ctx.compute_path_latency_ns(path, self._credit_size_bytes)

단, latency를 env.timeout()으로 지불한 후 peer_credit_store(SimPy Store)에 직접 put하는 방식이다. 실제 Transaction을 만들어 NoC를 hop-by-hop 통과시키지는 않으므로, 다른 트래픽과의 bandwidth contention은 모델링되지 않는다.

	Latency	BW Contention
Data path (IpcqDmaToken)	NoC Transaction으로 정확 모델링	실제 fabric 통과
Credit path (16B)	NoC 경로 latency 정확 반영	fabric Transaction 미주입 (단순화)

Credit은 16B로 data transfer(수십~수백 KB) 대비 무시 가능한 크기이므로, 이 단순화로 인한 실질적 오차는 거의 없다.

3.3 검증 결론

시뮬레이터 구현은 IPCQ-DMA co-design 의도를 정확하게 모델링하고 있다.

---

4. Proposed Hardware Design

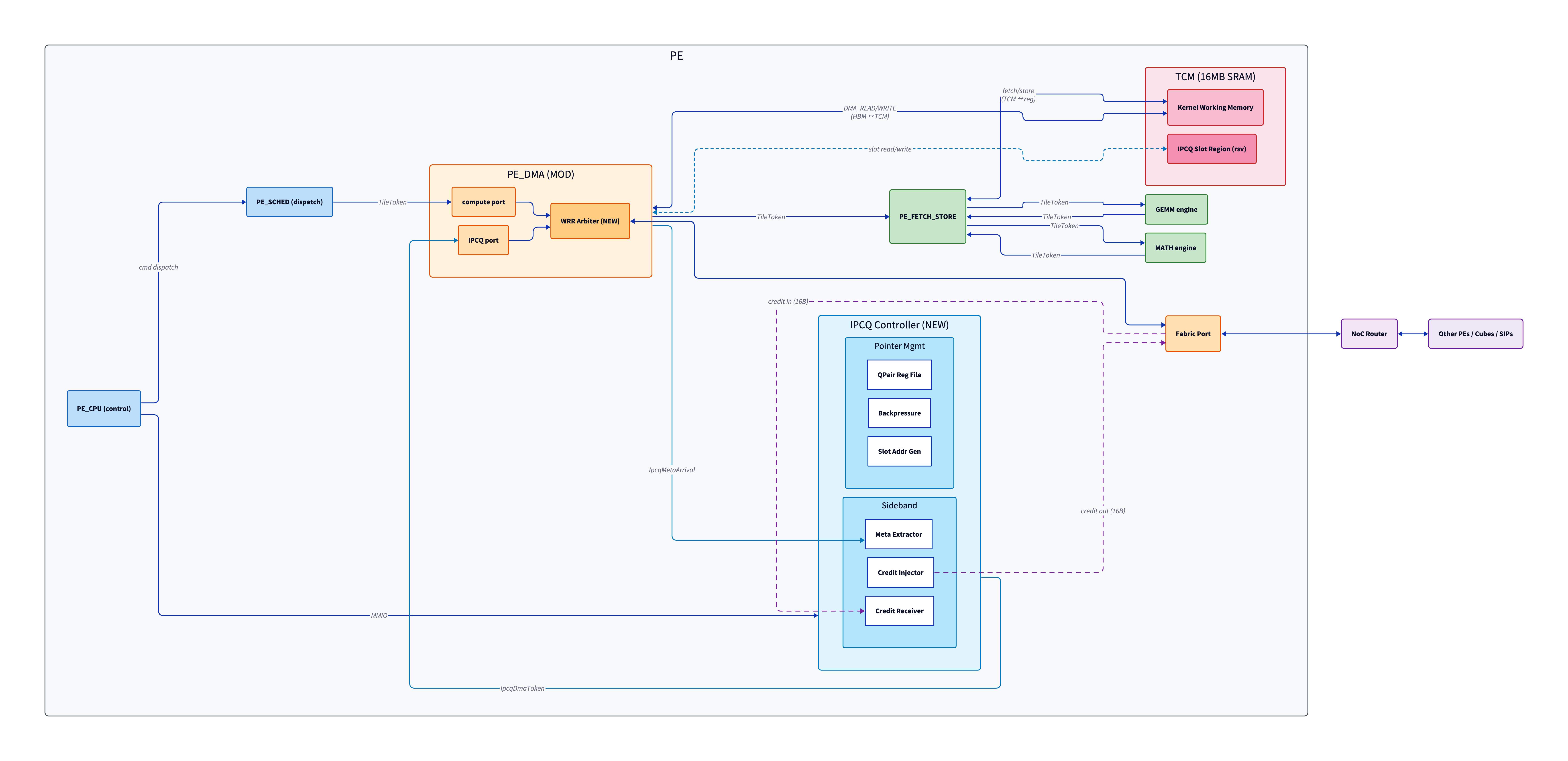

4.1 Block Diagram (변경 후)

변경점을 강조 표시: (NEW) = 신규, (MOD) = 수정.

Source: diagrams/pe_proposed.d2 — d2 --layout=elk 로 렌더링.

Baseline → Proposed 핵심 변경:

• 단일 FIFO inbox → compute port / IPCQ port 분리 + WRR Arbiter (NEW)
• PE_IPCQ (SimPy component) → IPCQ Controller (HW register + combinational logic)
• TCM 내 IPCQ Slot Region 예약 영역 명시
• Credit Injector / Receiver가 Fabric Port를 통해 NoC에 직접 연결

4.2 Module Details

4.2.1 IPCQ Controller (신규 모듈)

PE_CPU와 DMA Engine 사이에 위치하는 하드웨어 제어 블록. 시뮬레이터의 PeIpcqComponent에 대응한다.

QPair Register File

방향별 queue pair 상태를 flip-flop으로 유지한다.

Per-direction registers (each 64-bit):
  my_head          — sender write position (monotonic)
  my_tail          — receiver read position (monotonic)
  peer_head_cache  — last known peer head (updated by Meta Extractor)
  peer_tail_cache  — last known peer tail (updated by Credit Receive)
  rx_base_pa       — this PE's rx buffer base physical address
  peer_rx_base_pa  — peer's rx buffer base physical address
  n_slots          — ring depth (power-of-2 제약, 아래 참조)
  slot_size        — bytes per slot
  peer_credit_tgt  — peer PE의 credit receive 주소

Directions: 최대 8 (N/S/E/W/parent/child_left/child_right + spare)
Total: 8 dirs × 9 regs × 8B = 576B flip-flops

PE_CPU가 MMIO(CSR)로 읽기/쓰기 가능. Init 시점에 소프트웨어가 채워넣는다.

Slot Address Generator (combinational)

Input:  pointer (my_head or my_tail), n_slots, slot_size, base_pa
Output: slot_addr = base_pa + (pointer % n_slots) * slot_size

Implementation:
  n_slots power-of-2 제약 → pointer & (n_slots - 1)  (AND mask, 1 gate delay)
  slot_size power-of-2   → barrel shift               (1 cycle)
  64-bit add             → ripple/kogge-stone adder    (1 cycle)

Latency: 1-2 cycles combinational

Backpressure Comparator (combinational)

full = (my_head - peer_tail_cache) >= n_slots

Implementation: 64-bit subtract + unsigned compare
Output: stall signal → PE_CPU (IPCQ send blocked) or DMA issue hold
Latency: 1 cycle

Meta Extractor (inbound datapath sideband)

DMA Engine의 inbound vc_comm path에 wired. Arriving IPCQ flit의 header에서 metadata를 추출하여 queue pair 상태를 업데이트한다.

Trigger: DMA inbound write completion (same cycle)
Extract: {sender_seq, dst_addr} from flit header

Direction matching (ADR-0025 D2):
  for each dir:
    match = (base_pa[dir] <= dst_addr) && (dst_addr < base_pa[dir] + n_slots[dir] * slot_size[dir])
  8× parallel range comparators + priority encoder

Update: peer_head_cache[matched_dir] = max(peer_head_cache, sender_seq + 1)
Output: recv_wake signal for matched direction → PE_CPU interrupt/flag

Implementation: 8× (2 comparators + AND) + priority encoder
Latency: 1 cycle (pipelined with DMA write — I6 atomicity 자연 보장)

Credit Injector (outbound)

Trigger: recv completion (my_tail 증가 후)
Action:  pack 16B credit packet → DMA vc_comm (또는 dedicated credit VC)

Packet: {consumer_seq = my_tail, dst_rx_base_pa = my_rx_base_pa}
Latency: 1 cycle to generate, then NoC traversal

Credit Receiver (inbound sideband)

Trigger: 16B credit packet arrival (from NoC)
Extract: {consumer_seq, dst_rx_base_pa}

Direction matching (ADR-0025 D3):
  for each dir:
    match = (peer_rx_base_pa[dir] == credit.dst_rx_base_pa)

Update: peer_tail_cache[matched_dir] = max(peer_tail_cache, consumer_seq)
Output: send_wake signal → deassert backpressure stall

Latency: 1 cycle

4.2.2 DMA Engine 수정사항

vc_comm IPCQ-aware mode

기존 vc_comm 채널에 IPCQ flit 처리 모드를 추가한다.

Outbound:

1. IPCQ Controller로부터 command 수신: {src_addr, dst_addr, nbytes, sender_seq}
2. TCM에서 src_addr read → DMA read buffer에 snapshot (기존 DMA behavior)
3. Flit pack: data + piggyback metadata (sender_seq, dst_addr)
4. NoC fabric port에 inject
5. Fire-and-forget (completion을 기다리지 않음)

Inbound:

1. NoC로부터 IPCQ flit 수신
2. Terminal BW drain charge (drain_ns = nbytes / bottleneck_bw)
3. Slot write latency charge (backing memory tier)
4. ATOMIC (same pipeline stage, no stall insertion):
   • TCM write: data → slot address
   • Meta Extractor trigger: sender_seq + dst_addr → IPCQ Controller
5. Done

I6 atomicity 하드웨어 보장: TCM write completion과 Meta Extractor trigger가 동일 pipeline stage에서 발생하므로 별도 synchronization이 불필요하다. 시뮬레이터의 "no yield between write and IpcqMetaArrival"이 자연스럽게 보장된다.

Data Snapshot Semantics

DMA read buffer에 latch된 데이터는 src memory의 이후 수정에 영향받지 않는다. 이는 DMA의 standard read-then-write behavior이므로 추가 HW가 불필요하다.

Credit Virtual Channel (선택적)

옵션 A: vc_comm에 credit을 multiplexing (16B header-only flit으로 구분) 옵션 B: 3rd dedicated credit VC 추가 (strict priority > data)

옵션 B가 deadlock prevention에 유리하나, 16B credit의 BW 영향이 무시 가능하므로 옵션 A로도 충분하다.

4.2.3 Fabric Flit Format 확장

일반 data flit (예: 512-bit):
┌──────────────────────────────────────────┐
│ [511:480] routing header (32b)           │
│ [479:0]   payload (480b = 60B)           │
└──────────────────────────────────────────┘

IPCQ data flit (첫 flit에만 metadata 포함):
┌──────────────────────────────────────────┐
│ [511:480] routing header (32b)           │
│   [511]    ipcq_flag (1b)                │  ← IPCQ vs normal DMA 식별
│   [510:509] vc_id (2b)                   │
│   [508:480] route + hop count            │
│ [479:416] ipcq_metadata (64b)            │  ← piggyback
│   [479:448] sender_seq (32b)             │
│   [447:416] dst_addr[31:0] (32b)         │  ← direction matching용
│ [415:0]   payload (416b = 52B)           │
└──────────────────────────────────────────┘
후속 flits: full 60B payload (metadata 없음)

Credit-only flit (128-bit, header-only):
┌──────────────────────────────────────────┐
│ [127:96]  routing header (32b)           │
│   [127]   credit_flag (1b)               │
│ [95:64]   consumer_seq (32b)             │
│ [63:0]    dst_rx_base_pa (64b)           │
└──────────────────────────────────────────┘

첫 flit의 payload가 60B → 52B로 감소 (13% overhead). Multi-flit transfer에서는 후속 flit이 full payload이므로 대형 전송에서 overhead < 1%.

4.2.4 TCM IPCQ Slot Region

TCM Memory Map (16MB):
┌─────────────────────────────┐ 0x000000
│  Kernel Working Memory      │
│  (compute tensors)          │
│  ~14MB                      │
├─────────────────────────────┤ 0xE00000
│  IPCQ RX Buffers            │
│  Dir N: slots × slot_size   │
│  Dir S: slots × slot_size   │
│  Dir E: slots × slot_size   │
│  Dir W: slots × slot_size   │
│  ~1MB                       │
├─────────────────────────────┤ 0xF00000
│  IPCQ Metadata / Scratch    │
│  ~1MB                       │
└─────────────────────────────┘ 0xFFFFFF

IPCQ region을 TCM의 상위 bank에 배치하여 compute access와의 bank conflict를 최소화한다 (Section 6.1 참조).

---

5. End-to-End Dataflow

5.1 Sequence Diagram

sequenceDiagram
    participant CPU_A as PE_A: PE_CPU
    participant IPCQ_A as PE_A: IPCQ Ctrl
    participant DMA_A as PE_A: DMA
    participant NOC as NoC Fabric
    participant DMA_B as PE_B: DMA
    participant IPCQ_B as PE_B: IPCQ Ctrl
    participant TCM_B as PE_B: TCM
    participant CPU_B as PE_B: PE_CPU

    Note over CPU_A: tl.send(dir="E", src=0x1000)

    CPU_A->>IPCQ_A: MMIO: send request
    Note over IPCQ_A: Backpressure check:<br/>(head - peer_tail_cache) < n_slots → PASS<br/>Slot addr gen:<br/>dst = peer_rx_base + (head%n) × slot_size
    IPCQ_A->>DMA_A: IpcqDmaToken {src, dst, sender_seq=head}
    Note over IPCQ_A: my_head++
    IPCQ_A-->>CPU_A: send returns (fire-and-forget)

    Note over DMA_A: TCM read → snapshot in read buffer<br/>Flit pack: data + {sender_seq, dst_addr}
    DMA_A->>NOC: IPCQ data flit(s)

    Note over NOC: hop latency + BW drain

    NOC->>DMA_B: IPCQ data flit(s)
    Note over DMA_B: Terminal BW drain<br/>Slot write latency

    rect rgb(255, 240, 220)
        Note over DMA_B,IPCQ_B: ATOMIC (I6): same cycle, no stall
        DMA_B->>TCM_B: write data → slot address
        DMA_B->>IPCQ_B: Meta Extractor: {sender_seq, dst_addr}
    end

    Note over IPCQ_B: Range match dst_addr → direction "W"<br/>peer_head_cache["W"] = sender_seq + 1
    IPCQ_B-->>CPU_B: recv_wake signal

    Note over CPU_B: tl.recv(dir="W") wakes up
    CPU_B->>IPCQ_B: recv request
    Note over IPCQ_B: peer_head_cache > my_tail → YES<br/>slot_addr = rx_base + (tail%n) × slot_size
    IPCQ_B-->>CPU_B: return slot_addr
    CPU_B->>TCM_B: read data from slot
    Note over IPCQ_B: my_tail++

    IPCQ_B->>NOC: Credit (16B): {consumer_seq, dst_rx_base_pa}
    Note over NOC: credit traversal (NoC latency)
    NOC->>IPCQ_A: Credit arrival

    Note over IPCQ_A: Match dst_rx_base_pa → direction "E"<br/>peer_tail_cache["E"] = consumer_seq<br/>Backpressure deassert (if stalled)

---

6. 2nm Implementation Analysis

6.1 Area Estimate

Module	Gate Count	Area (2nm est.)	Notes
QPair Register File	~4.6K FF	0.002 mm²	576B flip-flops
Slot Addr Gen + Backpressure	~5K gates	0.001 mm²	Combinational
Meta Extractor + Credit Logic	~3K gates	0.001 mm²	8× parallel comparators
Total IPCQ Controller	~12.6K	~0.004 mm²	PE 전체 대비 < 0.1%
DMA vc_comm 확장	~2K gates	0.002 mm²	Flit pack/unpack
Total 변경분	~14.6K	~0.006 mm²

6.2 Timing

Path	Delay (2nm est.)	Target Clock	Margin
Backpressure (sub + cmp)	~0.3 ns	1 GHz (1 ns)	3×
Slot Addr Gen (mask + shift + add)	~0.5 ns	1 GHz	2×
Meta Extractor (8× range match)	~0.4 ns	1 GHz	2.5×
Credit Receiver (8× equality)	~0.3 ns	1 GHz	3×

모든 critical path가 1 cycle 이내. Timing closure 문제 없음.

6.3 Power

• Active: ~1 mW (register read/write + comparators, send/recv 동작 시)
• Idle: leakage only
• PE 전체 전력 대비 무시 가능

6.4 Constraints

항목	제약	근거
n_slots	반드시 power-of-2	mod → AND mask (1 gate). 임의 값은 divider 필요 (~10 cycles)
slot_size	power-of-2 권장	mul → barrel shift. 임의 값은 multiplier 필요
TCM IPCQ region	전용 bank 배치	Compute access와 bank conflict 방지

---

7. Risk Assessment

7.1 TCM Bank Conflict

• Risk: IPCQ slot write와 compute read가 동일 bank 접근 시 stall
• Mitigation: IPCQ region을 TCM 상위 address의 전용 bank에 배치
• Cost: TCM banking flexibility 소폭 감소
• Severity: Medium (성능 영향), Low (correctness 문제 아님)

7.2 Credit Return Latency under Congestion

• Risk: NoC 혼잡 시 credit return 지연 → sender backpressure stall
• Mitigation:
  • Credit을 별도 VC로 분리 + strict priority (16B로 BW impact 미미)
  • 또는 n_slots를 넉넉히(8+) 설정하여 credit 지연을 buffer로 흡수
• Severity: Low (credit 16B는 congestion에 거의 기여하지 않음)

7.3 Inter-Direction Ordering

• Risk: 같은 PE에서 여러 방향으로 동시 send 시 순서
• Mitigation: Per-direction monotonic seq으로 충분. Inter-direction ordering은 kernel(소프트웨어) 책임 — 현재 시뮬레이터 모델과 동일
• Severity: Low (아키텍처 설계에 의해 해소)

---

8. Alternatives Considered

8.1 Doorbell + Polling (전통적 방식)

Send: DMA write data → DMA write doorbell register at peer → peer polls doorbell
Recv: Polling loop on doorbell, or interrupt-driven

장점	단점
단순한 HW (IPCQ controller 불필요)	2번의 DMA transaction (data + doorbell)
기존 DMA 재사용	Data/doorbell 사이 ordering 보장 필요 (fence)
	Polling은 전력 낭비, interrupt는 latency overhead

평가: Piggyback 대비 latency 2-3× 증가. 불채택.

8.2 Hardware Message Queue (NVIDIA NVLink 스타일)

Send: CPU → HMQ에 descriptor push → HW가 peer HMQ로 자동 전달
Recv: HMQ에서 descriptor pop → data pointer 확인

장점	단점
CPU는 descriptor만 작성	별도 HMQ engine 필요 (~0.05 mm²)
Descriptor/data 분리 → 유연	DMA와 별개 datapath → area/power 중복
	Large tensor에는 결국 DMA 필요

평가: CCL의 large tensor 패턴에서 DMA 필수이므로 HMQ + DMA 이중 구조는 면적 낭비. 불채택.

8.3 RDMA-style Completion Queue (CQ)

Send: DMA write → peer에 CQE 자동 생성
Recv: CQ poll/interrupt → data 위치 확인

장점	단점
InfiniBand/RoCE 성숙 모델	CQ 관리 logic + CQE memory overhead
Multi-tenant/isolation 용이	CQE/data ordering 보장 추가 필요
	PE-to-PE CCL에는 over-engineered

평가: RDMA CQ는 host-facing NIC의 multi-tenant 격리에 적합. PE 간 단일 owner 환경에서는 불필요한 복잡성. 불채택.

8.4 Credit-in-Data Piggyback (v2 최적화 후보)

현재 설계에서 credit return은 별도 16B packet이다. Bidirectional 통신 패턴에서는 reverse 방향 data flit에 credit을 합칠 수 있다.

PE_A →E→ PE_B: data + sender_seq=3
PE_B →W→ PE_A: data + sender_seq=5 + credit_ack=4  ← credit이 data에 합쳐짐

장점	단점
Credit 전용 packet 제거 → NoC BW 절약	Unidirectional 패턴에서는 fallback 필요
Bidirectional allreduce에서 credit latency → 0	Flit header에 8B 추가 (overhead 미미)
	Logic 복잡도 소폭 증가

평가: 현재 설계의 우수한 최적화. Bidirectional allreduce에서 credit packet을 완전 제거 가능. Standalone credit fallback도 유지. v2로 채택 권고.

---

9. Recommendations

1. 현재 IPCQ-DMA co-design을 기본 하드웨어 설계로 채택 — 단순하고, 면적 효율적이며, 2nm에서 timing/power 문제 없음

2. n_slots를 반드시 power-of-2로 제약 — mod 연산을 AND mask로 대체, critical path 단축

3. TCM banking에서 IPCQ region 전용 bank 할당 — compute와의 bank conflict 방지

4. v2에서 Credit-in-Data Piggyback (Section 8.4) 추가 검토 — bidirectional 패턴에서 credit overhead 제거

---

10. Open Questions

• IPCQ slot region size를 TCM의 몇 %까지 허용할 것인가? (현재 가정: ~1MB / 16MB = 6.25%)
• Credit VC를 별도로 둘 것인가, vc_comm에 multiplexing할 것인가?
• Inter-SIP link에서의 flit format 호환성 검증 필요
• n_slots 최대값 제한? (8 directions × 8 slots × 64KB = 4MB → TCM의 25%)
